Kết luận nhanh
Thanh hộp Composite/FRP có thể được gia công thành lối đi, cầu thao tác và cấu kiện cầu thang để cân nhắc cho ao nuôi, khu xử lý nước, công trình ven biển hoặc nơi ẩm và có tác nhân ăn mòn. Vật liệu có khối lượng thấp và không hình thành gỉ sắt như thép carbon. Tuy nhiên, một lối đi an toàn phải kiểm tra tải người, nhịp, độ võng, rung, bề mặt chống trượt, khe hở, liên kết, gối đỡ, lan can hoặc biện pháp chống ngã, lối thoát và cứu hộ. Không có một quy cách thanh hay khoảng cách gối dùng chung cho mọi công trình.
Lối đi Composite/FRP trong bài này là loại nào?
Cụm từ “lối đi composite” có thể chỉ nhiều hệ khác nhau. Lối đi ghép từ profile FRP pultrusion dùng thanh hộp, góc hoặc biên dạng gia cường sợi thủy tinh làm dầm dọc, thanh ngang và khung đỡ. Sàn grating FRP dùng tấm lưới đúc hoặc kéo liên tục đặt trên khung. WPC là gỗ nhựa composite, thường dùng ván trang trí ngoài trời và không được mặc nhiên thay cho cấu kiện FRP chịu lực.
Bài viết tập trung vào lối đi ghép từ thanh hộp Composite/FRP Hưng Thịnh Phát. Ảnh thực tế thể hiện lối đi trên ao nuôi; không phải ảnh cầu thang hoàn thiện hoặc công trình ngoài khơi. Khi áp dụng cho cầu thang, sàn thao tác ven biển hay lối đi trên bè, hồ sơ phải được thiết kế lại theo tải, cao độ, sóng gió và yêu cầu an toàn tại vị trí. Xem quy cách nền tại trang sản phẩm xà gồ Composite/FRP dạng thanh hộp.
Khi nào nên cân nhắc lối đi FRP?
- Ao nuôi và trại thủy sản: cần lối tiếp cận quạt nước, đường ống, thiết bị và vị trí kiểm tra trong môi trường thường xuyên ẩm.
- Khu ven biển, bến thủy và công trình nổi: cần hạn chế gỉ sắt trên cấu kiện chính; thiết kế vẫn phải xét sóng, gió, triều, neo và va chạm.
- Nhà máy, trạm bơm và khu xử lý nước: cần sàn thao tác hoặc đường tiếp cận thiết bị trong môi trường có nước hoặc hóa chất.
- Hạng mục cần giảm khối lượng nâng lắp: profile FRP có thể thuận tiện khi đưa ra mặt nước hoặc vị trí khó tiếp cận.
- Khu vực cần tháo lắp theo mô-đun: có thể gia công khung và thanh mặt đi theo bản vẽ, nhưng chi tiết nối mô-đun phải được kiểm tra riêng.
Cấu tạo lối đi và cầu thang bằng thanh hộp FRP
Một lối đi ghép thanh thường gồm dầm dọc, thanh ngang tạo mặt bước, giằng, gối đỡ, bản mã, bu lông và liên kết neo. Tùy cao độ và rủi ro rơi ngã, hệ còn có lan can, tay vịn, thanh giữa, tấm chắn chân hoặc hệ chống rơi khác. Đầu lối đi cần chi tiết chuyển tiếp để hạn chế vấp; vị trí qua ống, dây, phao hoặc khe lún phải được xử lý rõ trên bản vẽ.
Cầu thang có thêm độ dốc, chiều cao và chiều sâu bậc, chiếu nghỉ, tay vịn, khoảng thông thủy và liên kết đầu thang. Không nên lấy một cấu hình lối đi ngang rồi đặt nghiêng để thành cầu thang mà không kiểm tra lại hình học bước chân, tải và ổn định.
Mười nhóm dữ liệu cần có trước khi chọn quy cách
| Nhóm dữ liệu | Nội dung cần xác nhận | Rủi ro nếu bỏ qua |
|---|---|---|
| Công năng | Lối kiểm tra, vận hành thường xuyên, thoát nạn hay vận chuyển dụng cụ | Chọn sai bề rộng và mức an toàn |
| Hình học | Chiều dài, bề rộng, nhịp, cao độ, độ dốc, vị trí gối và điểm chuyển tiếp | Võng, rung hoặc vấp ngã |
| Tải sử dụng | Số người, tải tập trung, dụng cụ, thiết bị, xe đẩy và tải khi cứu hộ | Quá tải thanh hoặc gối đỡ |
| Môi trường | Nước ngọt/lợ/mặn, UV, nhiệt độ, hóa chất, sinh vật bám và thời gian tiếp xúc | Chọn sai hệ nhựa hoặc bề mặt |
| Bề mặt đi lại | Chống trượt, khe hở, thoát nước, bùn/rêu, cạnh thanh và nguy cơ kẹt chân | Trượt, vấp hoặc kẹt chân |
| Chống ngã | Độ cao rơi, mép hở, lan can, tay vịn, tấm chắn chân hoặc hệ chống rơi | Rơi xuống nước hoặc tầng thấp |
| Liên kết | Lỗ khoan, khoảng cách mép, long đền, bản mã, mô-men siết và chống lỏng | Nứt, tách lớp hoặc lỏng nút |
| Gối và neo | Vật liệu gối, chuyển vị, lún, phao, neo, triều và thoát nước | Mất gối, xoắn hoặc trượt hệ |
| Điện và cứu hộ | Dây điện, thiết bị gần nước, phao cứu sinh, điểm tiếp cận và phương án sơ cứu | Nguy cơ điện và chậm cứu nạn |
| Hồ sơ vật liệu | Tiết diện, chiều dày, cơ tính, hướng sợi, hệ nhựa và dữ liệu thử đúng profile | Dùng nhầm số liệu sản phẩm khác |
Tải người, độ võng, rung và chống trượt
Không thể xác định tải cho lối đi chỉ bằng kích thước ngoài của thanh. Thiết kế phải dùng tải theo công năng và quy chuẩn/tiêu chuẩn áp dụng; kiểm tra uốn, cắt, độ võng, rung, ổn định, liên kết và gối đỡ. ASCE/SEI 74-23 là nguồn tham khảo cho cấu kiện và liên kết profile FRP pultrusion, nhưng không thay thế yêu cầu riêng đối với lối đi, cầu thang và chống ngã.
ISO 14122-2:2016 đề cập sàn thao tác và lối đi cố định dùng để tiếp cận máy; ISO 14122-3:2016 đề cập cầu thang, thang bậc và lan can. Phạm vi của bộ tiêu chuẩn này phải được đối chiếu với công năng thực tế và quy định tại nơi xây dựng. Với công trình Việt Nam, tải trọng công trình có thể cần xác định theo TCVN 2737:2023 cùng hồ sơ thiết kế và tiêu chuẩn chuyên ngành liên quan.
Bề mặt cần duy trì ma sát khi ướt, có bùn, muối hoặc rêu. Khe giữa các thanh phải thoát nước nhưng không tạo nguy cơ kẹt chân, rơi dụng cụ hoặc làm bánh xe mắc kẹt. Không tự suy ra khả năng chống trượt từ tên vật liệu; cần xác nhận dạng bề mặt và điều kiện thử của đúng sản phẩm.
Lan can, chống ngã và cứu hộ
Ảnh công trình cho thấy một số đoạn lối đi đang thi công hoặc chưa có lan can hoàn thiện. Hình ảnh này không phải cấu hình an toàn mặc định cho mọi vị trí. Khi có mép hở hoặc chênh cao, đơn vị thiết kế và sử dụng phải đánh giá nguy cơ rơi ngã, xác định lan can/tay vịn, hệ chống rơi và phương án cứu hộ theo quy định áp dụng.
OSHA 29 CFR 1910.22 yêu cầu bề mặt đi lại–làm việc có khả năng chịu tải dự kiến và được kiểm tra, duy trì trong tình trạng an toàn. OSHA 1910.28 và 1910.29 quy định trách nhiệm bảo vệ chống rơi và tiêu chí cho hệ lan can trong phạm vi áp dụng tại Hoa Kỳ. Các điều khoản này là nguồn tham khảo quốc tế, không thay thế quy chuẩn Việt Nam hoặc hồ sơ thiết kế của công trình cụ thể.
- Không đưa lối đi vào sử dụng khi thiếu gối, bu lông, giằng hoặc biện pháp chống ngã đã duyệt.
- Bố trí lối lên xuống, đầu chuyển tiếp và khoảng thông thủy không tạo điểm vấp hoặc kẹp.
- Tại khu vực trên nước, chuẩn bị thiết bị cứu sinh, lối tiếp cận cứu hộ và quy trình làm việc một mình.
- Kiểm soát dây điện, mô-tơ và thiết bị điện gần nước theo quy trình an toàn điện của dự án.
Hình ảnh lối đi Composite/FRP tại công trình ao nuôi

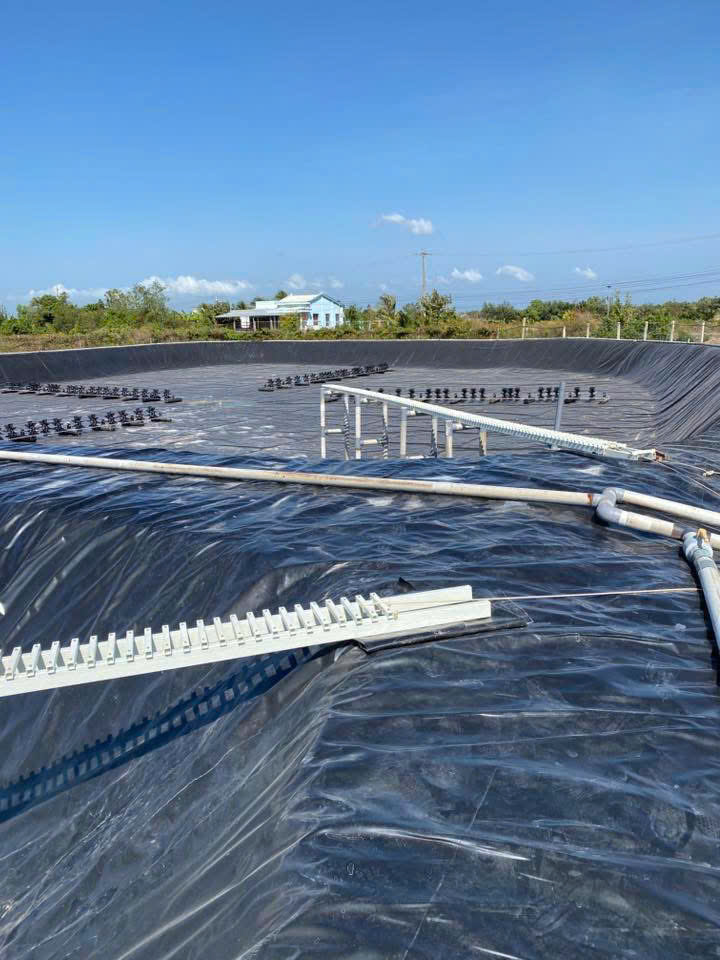

Ảnh đại diện ghi nhận lối đi ghép từ thanh hộp Composite/FRP bắc qua ao nuôi. Hai ảnh dưới đây thể hiện các đoạn lối đi được tập kết, căn chỉnh và dùng để tiếp cận khu vực vận hành. Đây là bằng chứng ứng dụng thực tế của Hưng Thịnh Phát, không phải bảng tải hoặc chứng nhận dùng chung cho mọi cầu thang, lối đi ven biển.
Gửi bản vẽ, chiều dài, bề rộng, nhịp gối, tải sử dụng, cao độ, môi trường nước và yêu cầu lan can để Hưng Thịnh Phát kiểm tra khả năng sản xuất.
Gửi yêu cầu báo giáHệ nhựa, UV và môi trường ven biển
FRP không hình thành gỉ sắt như thép carbon, nhưng không đồng nghĩa kháng mọi hóa chất hoặc không cần bảo trì. Khả năng phù hợp phụ thuộc hệ nhựa, lớp bề mặt, nồng độ hóa chất, nhiệt độ, tia UV, thời gian ngâm và tác động mài mòn. Đầu cắt, lỗ khoan và vị trí sợi hở phải được xử lý theo quy trình kỹ thuật.
Trong môi trường ven biển, bu lông, bản mã, neo và gối kim loại vẫn có thể ăn mòn. Nước mặn, cát, sinh vật bám và chuyển vị do sóng/triều có thể làm tăng mài mòn hoặc làm lỏng liên kết. Hồ sơ phải xác nhận vật liệu phụ kiện, biện pháp chống lỏng và chu kỳ kiểm tra.
Gia công và lắp đặt lối đi FRP
- Duyệt bản vẽ trước khi gia công: chốt nhịp, gối, thanh mặt bước, khe hở, giằng, lan can và chi tiết đầu nối.
- Kiểm soát cắt khoan: dùng dụng cụ, hút bụi sợi và trang bị bảo hộ phù hợp; không khoan bổ sung tùy tiện sát mép thanh.
- Phân bố lực tại nút: dùng bản mã, long đền và mô-men siết phù hợp; tránh làm dập thành profile.
- Giữ ổn định tạm: chống, buộc hoặc neo các mô-đun trong quá trình lắp trên mặt nước; chỉ tháo biện pháp tạm khi hệ chính đã hoàn thành.
- Xử lý bề mặt đi lại: loại bỏ cạnh sắc, đầu sợi hở; xác nhận chống trượt và điểm chuyển tiếp.
- Nghiệm thu trước sử dụng: kiểm tra đủ bu lông, gối, giằng, lan can, độ ổn định và biển cảnh báo.
Kiểm tra và bảo trì cầu thang, lối đi FRP
- Kiểm tra trước mỗi đợt sử dụng và định kỳ: thanh gãy/nứt, tách lớp, mòn, rung, võng và đầu sợi hở.
- Kiểm tra bu lông, long đền, bản mã, giằng, gối, neo và lan can sau gió mạnh, va chạm hoặc thay đổi mực nước.
- Làm sạch bùn, rêu, muối và hóa chất bằng phương pháp tương thích với hệ nhựa; không để bề mặt mất khả năng chống trượt.
- Đóng lối đi và sửa chữa ngay khi phát hiện cấu kiện lỏng, mất gối, hư lan can hoặc biến dạng bất thường.
- Đánh giá lại khi tăng tải, kéo dài lối đi, thay vị trí gối, bổ sung đường ống hoặc thay đổi công năng.
Xem thêm ứng dụng xà gồ Composite làm bè cá, hướng dẫn xà gồ FRP cho công trình chống ăn mòn, thanh hộp FRP làm hàng rào và xà gồ Composite làm mái, đòn tay.
Hồ sơ cần gửi để báo giá cầu thang, lối đi Composite/FRP
Báo giá phụ thuộc profile, chiều dày, chiều dài, hệ nhựa, bề mặt, số lượng, mức gia công, liên kết và địa điểm giao hàng. Để hạn chế báo sai quy cách, hãy gửi:
- Bản vẽ tổng thể, mặt cắt và chi tiết nhịp, gối, cao độ, bề rộng và điểm chuyển tiếp.
- Công năng, số người, tải dụng cụ/thiết bị, tần suất sử dụng và tiêu chuẩn nghiệm thu.
- Môi trường nước ngọt/lợ/mặn, UV, hóa chất, nhiệt độ, sóng, gió và biên độ mực nước.
- Yêu cầu bề mặt chống trượt, khe hở, lan can, tay vịn, tấm chắn chân và cứu hộ.
- Quy cách cắt/khoan, bản mã, bu lông, gối, neo, màu, số lượng và tiến độ giao hàng.
Nguồn tham khảo kỹ thuật
- ISO 14122-2:2016: yêu cầu đối với sàn thao tác và lối đi cố định trong phạm vi tiếp cận máy.
- ISO 14122-3:2016: cầu thang, thang bậc và lan can trong phạm vi tiêu chuẩn.
- OSHA 29 CFR 1910.22: yêu cầu chung về bề mặt đi lại–làm việc và kiểm tra tình trạng an toàn.
- OSHA 29 CFR 1910.28 và 1910.29: trách nhiệm chống rơi và tiêu chí hệ lan can trong phạm vi áp dụng.
- ASCE/SEI 74-23: thiết kế cấu kiện và liên kết bằng profile FRP pultrusion.
- Strongwell – FRP Pultruded Grating and Treads specification: ví dụ hồ sơ kỹ thuật yêu cầu bản vẽ duyệt, tải, độ võng và liên kết cho sản phẩm cụ thể.
- TCVN 2737:2023: cơ sở xác định tải trọng và tác động cho công trình tại Việt Nam.
Giới hạn kỹ thuật: bài viết hỗ trợ sàng lọc giải pháp và chuẩn bị hồ sơ. Quy cách cuối cùng phải dựa trên bản vẽ, tiêu chuẩn áp dụng, điều kiện sử dụng, đánh giá chống rơi và dữ liệu thử của đúng sản phẩm Hưng Thịnh Phát; người thiết kế chịu trách nhiệm xác nhận cho công trình cụ thể.
