要点
Composite/FRP フェンスは、ガラス繊維強化プロファイルを支柱、横桟、縦桟に使用できます 湿潤地域、沿岸部、養殖施設、その他の腐食環境での採用を検討できます。軽量で、炭素鋼のような鉄さびは発生しません。ただし、設計ではフェンス高さ、開口率、風荷重、支柱間隔、基礎、接合部、樹脂系、UV 保護層、金属金物を確認する必要があります。すべての案件に共通する型材寸法や支柱間隔はありません。
Composite/FRPフェンスはWPC木材フェンスとどう違いますか？
市場で「複合フェンス」という用語は、2つの異なる材料群を指すことがあります。 FRP ガラス繊維強化ポリマーで、通常は構造部材として使用されるボックスバー、丸棒、アングル、またはメッシュ板などのプロファイルに加工されます。 WPC 複合木材プラスチックで、通常は木粉とポリマーを含む板や装飾用棒に使われます。この記事では、Hưng Thịnh PhátのComposite/FRPプロファイルを使用したフェンスシステムについてのみ述べており、木目調のプラスチックフェンスについてではありません。
材料名は自動で決定されません耐力。一つの箱型材は断面、配置方向、スパン、荷重、たわみ、接続が確認された後に柱または横材としてのみ使用されます。規格は以下を参照してください 製品ページ 梁 Composite/FRP ボックス形状のバー.
いつFRPフェンスを検討すべきか？
- 沿岸地域または塩分の多い地域: 柱、横桁およびカバーシステムの錆を制限する必要があります。
- 養殖池、畜舎および水処理施設: 環境は常に湿潤で、泥や腐食性要因が存在します。
- 化学工場、肥料工場または廃水処理: 樹脂系を選定する前に、化学薬品の名前、濃度、温度および接触時間を確認する必要があります。
- 輸送および据付け重量を減らす必要がある項目: FRPプロファイルは、構造を導入する際により便利です手の届きにくい位置に設置する。
- 金属部品を露出させないようにする必要がある地域: 実際の環境に応じて、ボルト、ネジ、プレートおよびベースを評価する必要があります。
Composite/FRP フェンスシステムの構造
フェンスシステムは、柱、上下の横桟、縦桟またはメッシュパネル、ゲートフレーム、ブレース、柱基礎用金具、アンカーボルトおよび基礎で構成される場合があります。それぞれの部品には異なる機能があります。柱杭への荷重伝達; 縦材を保持し荷重を分散する横材; 接合部で力を伝えるプレート、ボルトおよび穴。
密閉型フェンスは、風圧に対する耐性が通気型フェンスより高くなります。ゲートは自重、ヒンジでのモーメント、開閉時の影響を追加します。したがって、低く、通気性のあるフェンスのサンプルを、高く密閉型のフェンスや大きなゲートの基準にするべきではありません。
仕様選定前に必要な8つのデータグループ
| データグループ | 確認が必要な内容 | 無視した場合のリスク |
|---|---|---|
| 幾何学 | 高さ、ルートの長さ、予想柱間隔、開口および地盤高 | 風荷重または体系剛性の誤差 |
| 場所 | 工事場所、地形、風域、海までの距離および遮蔽レベル | 環境荷重と風荷重の不足 |
| 機能 | 人の立ち入りを防ぎ、交通を分離し、機器、家畜小屋、養殖池または装飾を保護する | 構造形態や安全水準の選択ミス |
| 門と集中荷重 | 門、ヒンジ、錠、追加機器のサイズと開閉頻度 | 柱や接合部の過荷重 |
| 環境 | 湿度、塩、化学物質、UV、温度および接触時間 | 樹脂系統または表面の選択ミス |
| 基礎 | 基礎の種類、基礎寸法、アンカーボルト、高さおよび排水 | 柱の沈下、傾斜、または根部の抜け |
| 結合 | 穴径、端距離、ワッシャーブッシュ、カッパープレート、締付モーメントおよび金属材料 | 棒にプレスまたは層を分離 |
| 材料の仕様 | 断面、厚さ、機械的特性、繊維方向、樹脂系および製品に適した試験データ | 別のプロファイルのデータを誤って使用 |
フェンスの風荷重、柱間隔および基礎
材料名だけでは柱間距離を選択できません。 間隔は、フェンスの高さ、遮蔽性、風荷重、断面材の曲げ剛性、安定性の保持条件、プレート、アンカーボルトおよび基礎といった要素を同時に考慮する必要があります。TCVN 2737:2023は、構造物の荷重と作用を決定するための基礎を提供します。設計技術者は、実際の位置、形状、機能に適したモデルと組み合わせを選択する必要があります。
- フェンスのルート決定、高さ、開放性、角およびゲートの位置
- 適用基準に従って風荷重および使用荷重を決定してください。
- 確認済みの正しいプロファイル Hưng Thịnh Phát の機械的特性を使用する。
- 曲げ、切断、たわみ、柱および横桁の安定性を確認してください。
- ボーリング穴、プレート、ボルト、アンカーおよび基礎を確認してください。
- 施工図の確認、公差、組立順序および仮設対策
現場でのComposite/FRPフェンスおよび部材の画像

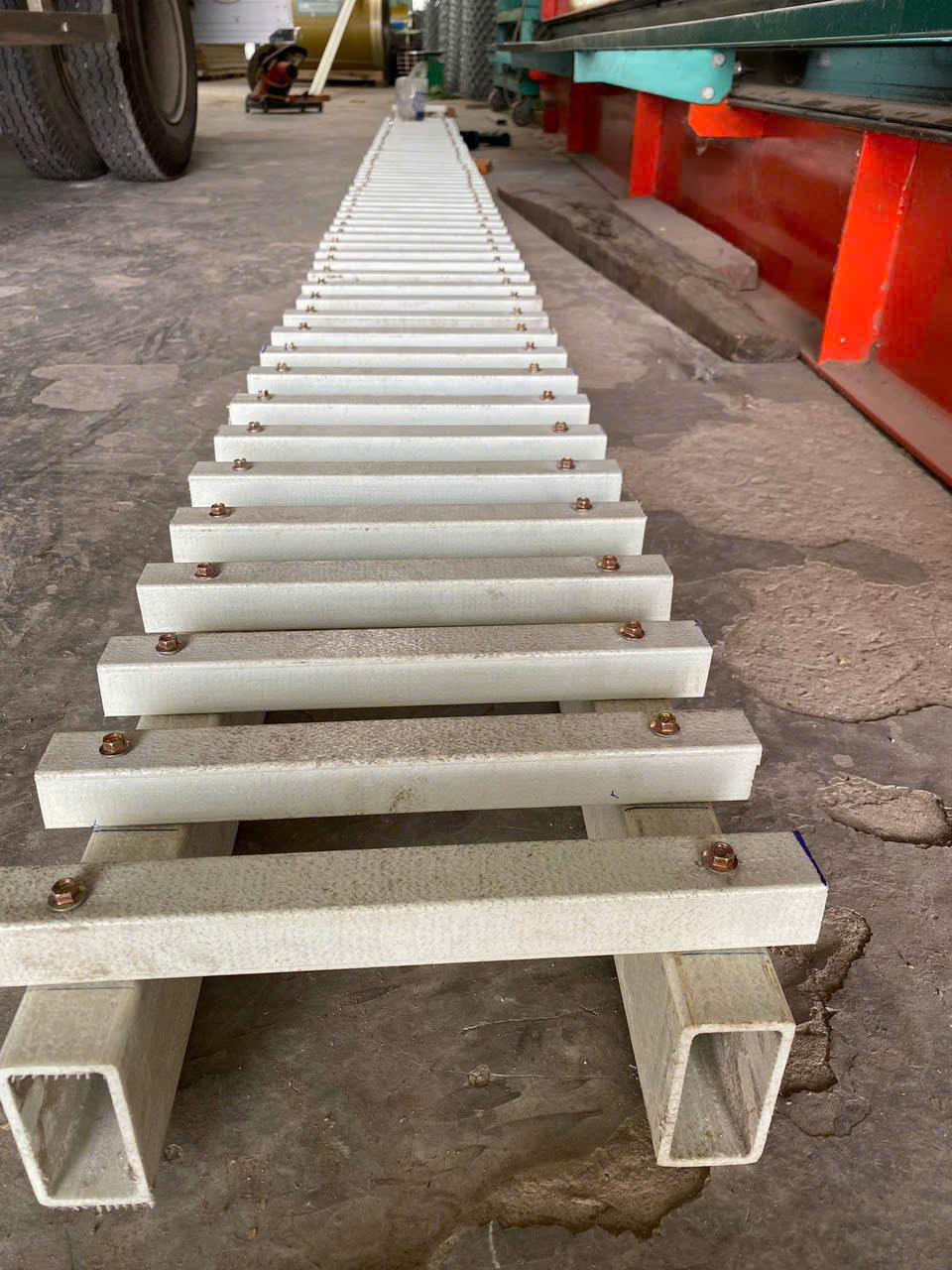

写真は、現場でのFRP/フェンスシステム Composite を記録したものです。下の2枚の写真は、製造区画および養殖池エリアで、箱型部材をモジュール単位で集積・組立した様子を示しています。これらの画像は実際の適用例を示すもので、すべての現場に対する計算書類や耐荷性能証明書に代わるものではありません。
図面、フェンス高さ、想定支柱間隔、設置場所、使用環境、門扉仕様、数量を Hưng Thịnh Phát へお送りください。製造可否を確認します。
見積もり依頼を送る腐食環境下でのプラスチック、UVおよびアクセサリー
FRPは炭素鋼のようにさびを形成しませんが、「耐食性」はすべての化学物質に耐性がある、または検査不要という意味ではありません。適合性は、樹脂システム、表面層、化学物質濃度、温度、紫外線、接触時間に依存します。切断端や開孔は技術指針に従って処理する必要があります。ボルト、ネジ、プレート、金属アンカー不適切な材料を選ぶと、依然として腐食する可能性があります。
FRPの機械的特性は方向性があります。他の断面やメーカーのデータを、外形が似ているという理由だけで使用してはいけません。ISO 14125は、繊維強化複合材の曲げ特性を試験する方法です。結果は、サンプル、繊維の方向および試験条件が評価対象製品に適している場合にのみ意味を持ちます。
FRPフェンスの加工と設置
- サンプルと図面の承認: 大量生産前に、断面形状、色、表面、棒の間隔、およびゲートの詳細を確定します。
- 切削・穴あけの管理: 適切な工具を使用し、繊維の粉塵を吸引し、防護具を装備します; 現場で勝手に追加の穴あけを制限します。
- 端部間隔を保持: 穴が縁に近すぎたり、ブッシュの外径が小さすぎると、クラック、層分離、または棒状の押しつぶれが発生する可能性があります。
- 過剰締付け禁止: 力を分散させるためにプレートおよびワッシャーを使用; トルクは承認済みの詳細に従う
- 施工中の安定を保持: 基礎、アンカーおよび接合が作業条件を満たすまで仮柱およびモジュールを支持
- 排水確認: 柱脚、プレート、または金属付属品を長時間水に浸さないようにしてください。
Composite フェンスシステムの点検と保守
- 柱の傾き、異常たわみ、ひび割れ、層間剥離、表面磨耗および繊維端の露出を観察
- 強風または衝突後のボルト、ワッシャー、プレート、アンカー、基礎およびゲートの点検
- 樹脂系および環境に適した手順で泥、塩分および化学物質を洗浄
- 追加のドリル位置、修理またはアクセサリーの交換の記録
- 高さを増す、隙間を塞ぐ、標識を取り付ける、または用途変更を行った場合、システムを再評価します。
さらに見る 耐腐食工事のためのFRPたる木に関する総合ガイドライン, 梁Compositeを使った魚のいけす設置 そして 梁 Composite を屋根として使用.
Composite/FRP フェンスの見積もりに必要な資料
見積もりはプロファイル、厚さ、長さ、樹脂系統、色、表面、数量、加工、接続、納入場所に依存します。誤った仕様での見積もりを避けるために、次を送付してください：
- フェンスのルート図、高さ、柱の間隔、開口、ゲートの位置。
- 工事場所、湿気/塩分/化学物質環境、温度およびUV要求。
- 保護機能、衝撃荷重または追加装置がある場合
- バーの規格、長さ、数量、切断／穴あけ位置、プレート、ボルトおよび基礎
- サンプル、技術資料、梱包、納品およびスケジュールの要求
技術参考資料
- ベトナム標準品質研究所 – TCVN 2737:2023: 荷重、衝撃および構造計算に使用される組み合わせ。
- ASCE/SEI 74-23 – 拉出FRP構造物のLRFD: プロファイル設計およびFRPプルトルーション接続の原則。
- ISO 14125: 繊維強化複合材料の曲げ特性を決定する方法。
- Strongwellデザインマニュアル: 部材、接合および正しい製品システムの耐食性に関する参考資料
- EXTREN 製造および修理マニュアル: メーカーのFRPプロファイルの切断、穴あけ、検査および修理の原則
技術的制限: この記事は、ソリューションのスクリーニングと書類準備をサポートします。最終的な仕様は、図面、荷重、適用基準、および該当するHưng Thịnh Phát製品の試験データに基づかなければなりません。設計エンジニアは特定のプロジェクトに対して確認する責任があります。
